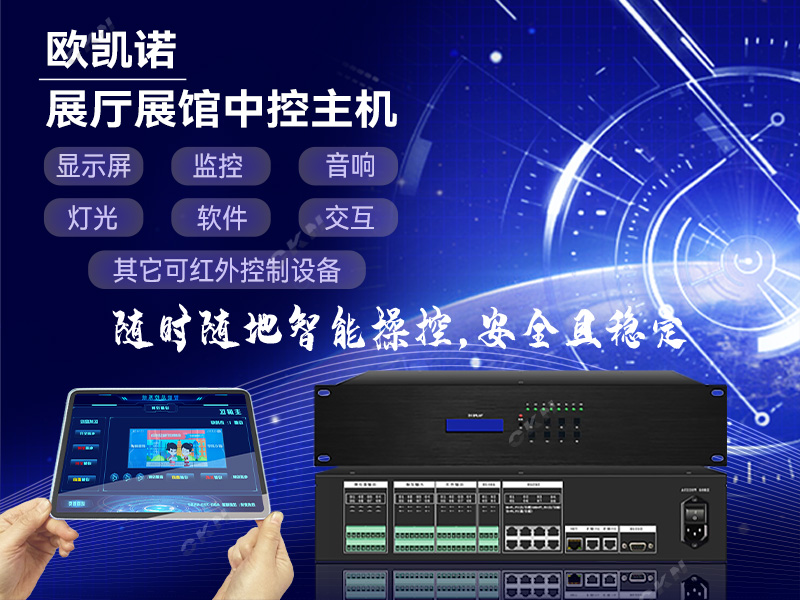

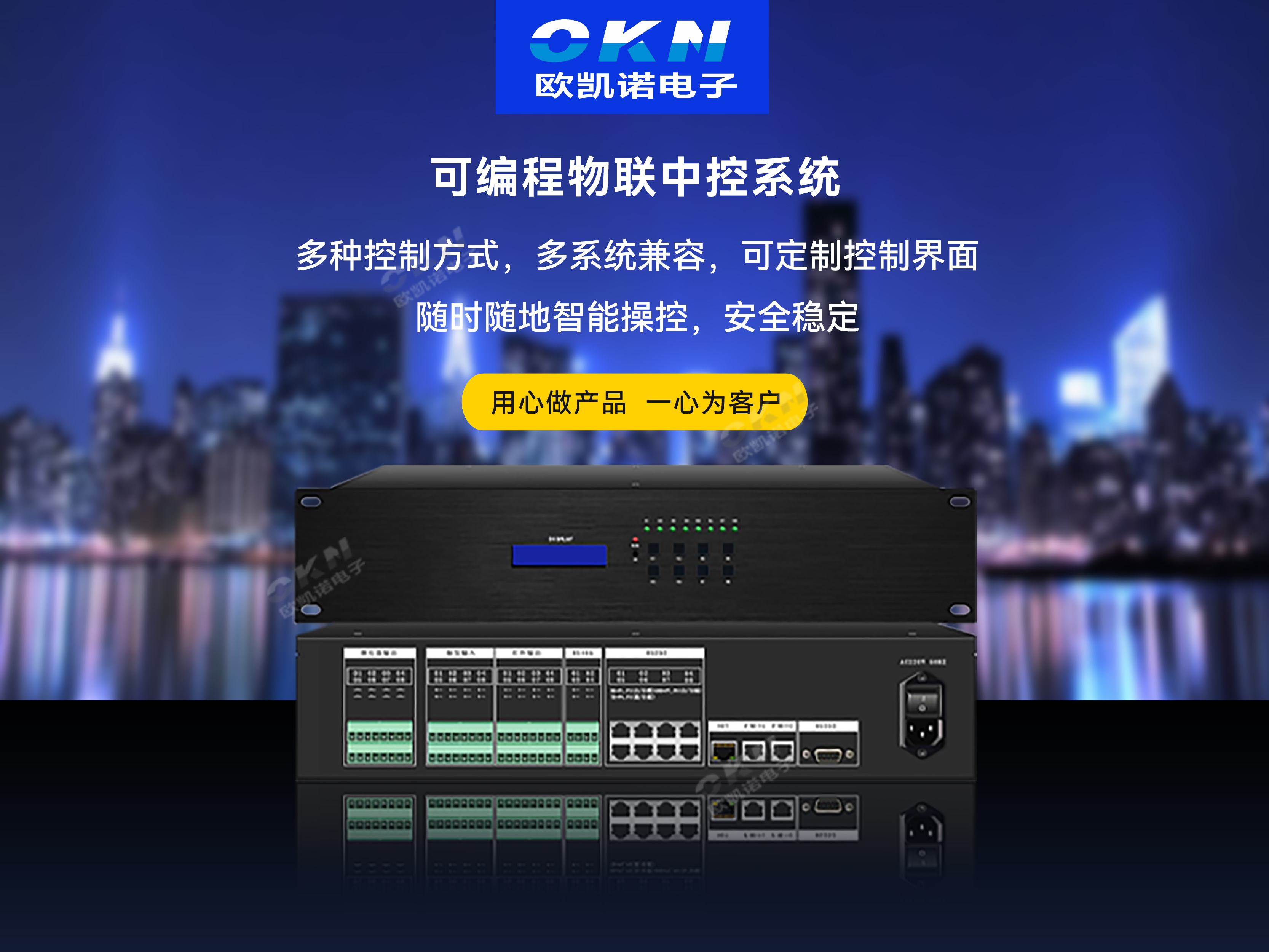

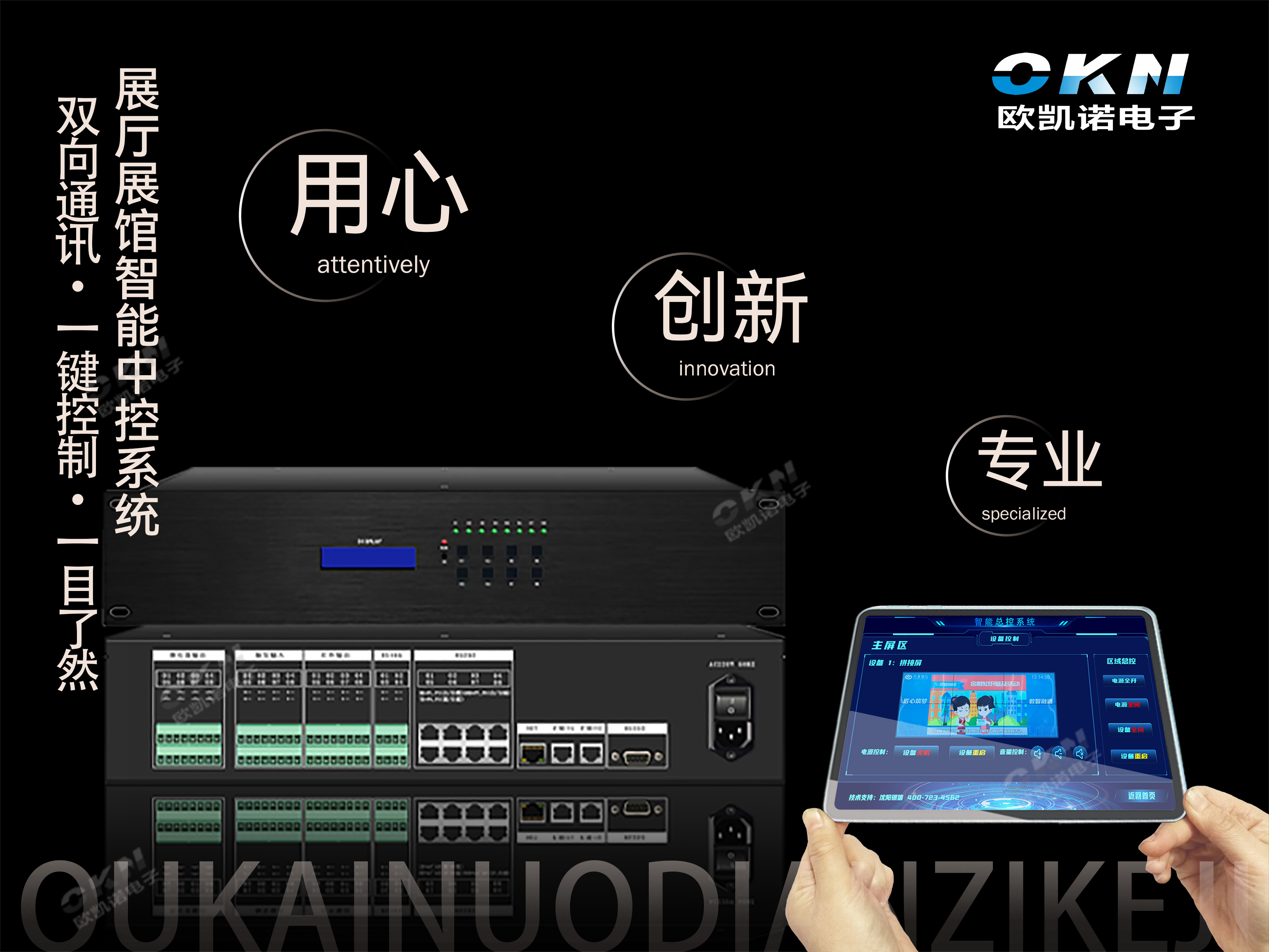

OKN-ZH310X 可编程会议中控主机主要应用在会议室、指挥中心、展厅展馆等设备种类多,操作复杂的场所。通过可编程后台软件,生成全自动操作按钮,可自由操控矩阵主机、图像拼接处理器、拼接墙、液晶墙、投影、摄像机、灯光、窗帘、幕布、电视、机顶盒、空调、会议系统,各种开关等等,支持自锁、互锁、连续发码、一键(按钮)执行多动作,控制多个设备。

可编程中控主机

OKN-ZH310X系列

产品介绍

个性UI界面新升级

可一对一定制动态标识界面,尽展高端智能化控制界面

手机、平板一对一量身制作

规格参数

技术参数

控制通讯

以太网(TCP/IP),10/100M自适应,TCP SERVER方式,也可定制为UDP方式

处理器

嵌入式双处理器。 采用2颗嵌入式高速中央处理器(CPU)并行运算,有别于传统的中控系统,可快速处理各种复杂的控制指令,提高响应用户的速度

红外口

8路。路独立可编程的红外发射接口,支持控制多台相同或不同的红外设备

红外学习技术:高精度脉宽捕获及数码转换;

最大红外数据容量:1000KB;   学习载波范围:15-120KHz;

发射载波:38KHz;            红外脉冲精度:±20us;

红外脉宽范围:50us-70ms;    红学习时间间隔:100ms;

最大红外数据宽度:96位。

指令存储器

FLASH,大容量FLASH存储器,可保存高达2048条控制指令,满足任何场合的控制存储要求,支持扩展

存储方式:高速FLASH;

控制指令数据容量:256M;     最大读写速度:66Mb。

继电器

8路弱电继电器接口,用于窗帘、电动幕布等控制

触点形式:1C(SPDT);

触点负载: 2A/30 VDC;    抗: ≤100mΩ;

额定电流: 3A;          电气寿命:≥10万回;

机械寿命:≥1000万回;  线圈绝缘电阻:≥100MΩ;

线圈与触点间耐压:4000VAC/1分钟;触点与触点间耐压:750VAC/1分钟。

RS232串口

16路,可编程, RS-232 串口,和RS-485互不关联,可同时使用

波特率:300-115200可选;     数据位:8位;

停止位:1或2;  校验:None, Even, Odd;  数据表达格式:字符或十六进制

接头定义 :第2针脚为RX, 第3 针脚为TX, 5 针脚为GND;

RS485/422串口

8 路,可编程,RS-485 串口,和RS-232互不关联,可同时使用;(即最多有24个串口)

波特率:300-115200可选;

数据位:8位;

停止位:1或2;

校验:None, Even, Odd;

数据表达格式:字符或十六进制;

接头定义 :第8针脚为D-/B, 第9 针脚为D+/A,第 5 针脚为GND。

IO口

支持外部高电平触发动作或输出高电平

输入高电平电压:1.8-36V;      输出高电平电压:3.3V;

输出最大脉冲宽度:200ms;

最大输入输出电流:20mA;

上拉电阻:支持外接。

其他参数

电源:100VAC~240VAC,50/60Hz,国际自适应电源;

最大功率: 15W;

储存、使用温度:-20° ~+70°C;

储存、使用湿度:10% ~ 90%;

尺寸:480mm(长)x 250mm(深) x 85mm(高)或

          480mm(长)x 180mm(深) x 80mm(高);

重量:3.8kg;

安装:标准机柜,2U高度;

平均故障间隔时间MTBF:38000小时。







资料下载

知识问答

联系我们 >
相关案例 >
  • 答:

    展厅中控是什么?

          展厅中控是一种让展馆、展厅、博物馆等趋向更加现代化人性化的系统,随着多媒体互动科技的广泛运用,很多展馆都是数字化的,因此里面大多是包含了声光电等手段来渲染现场的氛围,这样一来控制展厅中的程序就会变得复杂很多,而有了展厅中控系统就很好的解决了这些问题。展厅中控系统主要是通过IPAD等来控制,在平板中每个菜单都可以控制一个系统,整个控制界面有开关键,又针对每个设备有单独的控制键。有了展厅中控系统所有的操作,都通过平板实现,不需要走到每个设备前进行操作,只需要让平板处于联网状态中,就可以实现对展厅的管理和控制。

  • 答:

    展厅智能中控系统应用优势有哪些?

          展厅智能控制系统主要用于控制和管理展厅内的各种设备和操作,它可以实现对展厅内照明、空调、音响、视频、安防等设备的智能化控制,以满足观众的需求,并提高展示效果和展览质量。展厅智能控制系统是现代数字展厅不可或缺的重要组成部分,主要有以下五大应用优势:

           操作简便:展厅智能控制系统通过集成的软件和设备,使展馆工作人员可以轻松实现对展厅中各种设备、软件的远程控制。只需使用平板电脑或智能手机等简单的操作设备,工作人员就能方便地管理和控制展的多媒体设备和内容,提供更加便捷和高效的操作体验。

           集中控制:展厅智能控制系统可以集中控制展馆中的各种设备,包括灯光、音响、投影设备、显示屏等。通过统一的控制界面,工作人员可以轻松实现设备的开关控制、音视频内容的切换和播放控制,实现展厅中各项元素的协调运行,提供更加统一和一致的展示效果。

           智能化管理:展厅智能控制系统具备智能化管理功能,可以根据预设条件和触发事件,自动控制设备和应用的启动、关闭和切换。例如,可以设置在指定时间自动打开灯光和设备,或者根据人流量自动调整音视频内容的播放模式,从而实现展厅的智能化管理,提升工作效率和观众体验。

           多样化的功能和界面设计:展厅智能控制系统可以根据展馆的需求进行个性化的功能和界面设计,根据不同展厅的特点和展示内容,系统可以定制各种操作和展示效果,提供多样化的互动功能,以及界面美观、易用的用户界面,使观众能够更加直观和舒适地参与展览互动。

  • 答:

    展厅内所有的电子设备都能用中控控制吗?

          展厅内所有的电子设备只要有对应的控制接口,或者是提供控制协议,一般都能实现中控集中控制。



          展厅中可能会包含各种不同的电子设备,例如展示屏幕、音响、灯光、摄像头、滑轨屏、电子沙盘、投影、互动展示等。这些设备的控制方式可能各不相同,如果有对应控制接口或者提供协议,一般都支持中控控制。 虽然不能保证展厅内所有的电子设备都能用中控控制,但可以根据具体情况而定。如果需要更详细的信息或建议,建议咨询专业的中控厂家技术支持。

  • 答:

    可编程中控具有怎样的技术规格和性能?

           不同型号的可编程中控主机技术规格和性能会有所差异。一般来说,可能包括高性能的处理器、大容量存储单元;支持多种通信接口,如RS232、RS485、TCP/IP、Wi-Fi、蓝牙等;具备直观的图形化界面或手机APP方便操作;采用低功耗设计等。部分产品还可能带有网络模块插槽、各类矩阵模块(如图像拼接融合矩阵、视频矩阵)、多个红外端口、I/O端口、继电器控制端口等。

  • 答:

    多媒体展厅中控系统都要注意哪些方面?

           界面简单:在展厅中控方案中,展厅中控系统软件的界面都是直观简单的,用户能够很轻松的掌控多媒体展厅中控系统的操作过程,这样在后续的参观过程中也能够了解到更加详细的内容。

           多功能控制:一般博物馆中都是会根据展示内容分为不同的主题,因此在展厅中控方案中,对于展厅中控系统软件的控制就要进行合理的分配,以免造成混乱的现象,同时多媒体展厅中控系统可以通过设备的红外、灯光、马达等进行控制,从而实现规划范的管理。

           程序设计简单:在多媒体展厅中控系统中无需复杂的程序设计,这一点在展厅中控方案中就会及时提及,同时展厅中控系统软件在实际操作过程中很少会出现问题。

           排线少:多媒体展厅中控系统软件是通过控制主机来进行控制的,因此在展厅中控方案中少排线,对于展厅管理来说是比较便捷的。

           环保节能:环保节能是大部分展厅所倡导的,因此在多媒体展厅中控系统软件中都会进行合理的设计,例如加入定时开关的设置,既能够节省一定的资源,同时还能起到环保节能的作用。

          多媒体中控系统在数字展厅中是非常有存在价值的,展厅中各种功能不同展项是需要一个展厅智能中控系统来集中控制的,这样只需要一个设备就能够实现联动效果,使展厅的科技感氛围更加强烈。展厅智能中控系统可以把握整个展厅的设施、声光电效果、展项视频的播放与暂停、后台状态等,它的功能十分多样,除了较为简单的开关操作,还能对展项进行定时设置。展厅中控系统的界面简单直白、功能清晰,对于从未接触过多媒体中控系统的人来说,也非常容易直接操作。
